CS弹簧圆锥破碎机

CS弹簧圆锥破碎机介绍

CS圆锥破碎机是基于层压破碎原理和多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的高性能弹簧圆锥破。多年来，以其优异的性能、可靠的质量和高性价比赢得全球用户的信任，是传统圆锥破碎机的理想替代产品。

CS弹簧圆锥破碎机工作原理

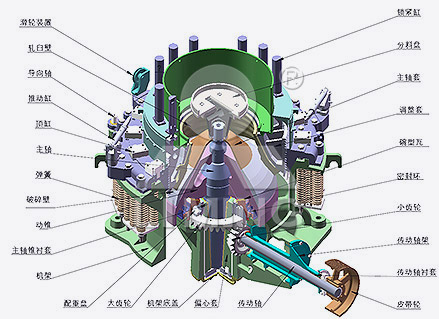

CS圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部和传动等部分组成；其辅助部分由电气系统、稀油润滑系统和液压清腔系统组成。

工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后，物料破碎至要求粒度经下部排出。

CS弹簧圆锥破碎机性能特点

层压破碎设计

利用层压破碎原理对物料进行破碎，破碎效率高，易损件磨耗低。破碎后成品呈立方体，细粒级含量高，可满足一些高品质骨料的使用需求。

稀油润滑系统

稀油润滑系统采用双油泵、双过滤器冗余设计，在设备启动前就可进行润滑，适应性强，易于控制，延长了零件使用寿命。

过载保护系统

当有不能破碎的物料进入设备破碎腔时，以高性能合金钢弹簧为核心的过载保护系统，能有效保护设备的安全。

液压清腔系统

液压清腔系统可在设备发生瞬间闷车等非正常停机的情况下，通过液压起顶使定动锥间间隙增大，方便清腔，节省维护时间。

CS弹簧圆锥破碎机技术参数

型号	动锥直径	腔型	给矿口尺寸		出料尺寸 （mm）	处理能力 （ton/hour）	主轴转速 （r/min）	功率 （kw）	重量 (t)	外形尺寸 (mm)
			闭口边 （mm）	开口边 （mm）
CS75B	900(3')	细型	83	102	9-22	45-91	580	75	15	2821×1880×2164
		粗型	159	175	13-38	59-163
CS110B	1200(4')	细型	127	131	9-31	63-188	485	110	20	2821×1974×2651
		中型	156	156	13-38	100-200
		粗型	178	191	19-51	141-308
CS160B	1295(4?')	细型	109	137	13-31	109-181	485	185	27	2800×2342×2668
		中型	188	210	16-38	132-253
		粗型	216	241	19-51	172-349
CS240B	1650(5')	细型	188	209	16-38	181-327	485	240	55	3911×2870×3771
		中型	213	241	22-51	258-417
		粗型	241	268	25-64	299-635
CS315B	2134(7')	细型	253	278	19-38	381-726	435	315	110	4613×3251×4732
		中型	303	334	25-51	608-998
		粗型	334	369	31-64	789-1270
